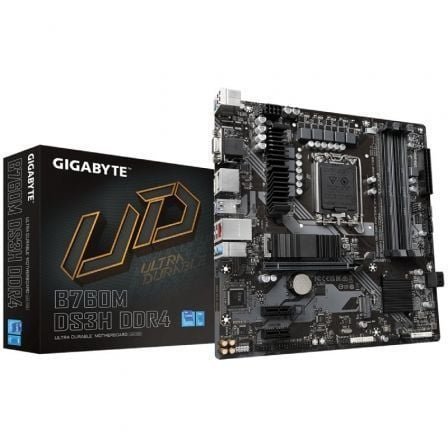

Placa Base Gigabyte B760M DS3H DDR4 Socket 1700/ DDR4/ PCIe 4.0/ Micro ATX

«

Placa Base Gigabyte B760 DS3H DDR4

• Intel ® Socket LGA 1700: compatible con procesadores de la serie 13 y 12
• Rendimiento incomparable: solución VRM digital híbrida de 6+2+1 fases
• Dual Channel DDR4: 4*DIMMs Compatibilidad con módulo de memoria XMP
• Almacenamiento de próxima generación: 2 conectores PCIe 4.0 x4 M.2
• Protección térmica M.2: para garantizar el rendimiento de SSD M.2
• EZ-Latch: Ranura PCIe 4.0×16 con diseño de liberación rápida
• Redes rápidas: LAN de 2,5 GbE
• Conectividad extendida: USB- C® trasero 10 Gb/s, DP, HDMI
• Smart Fan 6: cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
• Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

Diseño VRM digital híbrido de 6+2+1 fases

• 6+2+1 fases MOSFET de RDS bajo (activado)

• Estrangulador y condensadores premium para mejorar la respuesta transitoria y minimizar la oscilación

Protección térmica ultra eficiente M.2 de GIGABYTE

Con la durabilidad en mente, GIGABYTE ofrece una solución térmica para dispositivos SSD M.2. El M.2 Thermal Guard evita la aceleración y los cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.

CONECTIVIDAD

Las placas base GIGABYTE permiten la mejor experiencia de conexión con velocidades de transferencia de datos increíbles a través de la red y el almacenamiento de próxima generación.

PERSONALIZACIÓN

Las placas base GIGABYTE incluyen varios software útiles e intuitivos para ayudar a los usuarios a controlar todos los aspectos de la placa base y proporcionar un efecto de iluminación personalizable con una estética excepcional para adaptarse a su personalidad única.

Cierre EZ PCIe

Desbloquee el pestillo de la ranura PCIe fácilmente cuando retire la tarjeta gráfica de la ranura PCIe.

Especificaciones

• Procesador
• Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación
• La caché L3 varía con la CPU
• (Consulte la ‘Lista de soporte de CPU’ para obtener más información).
• conjunto de chips
• Conjunto de chips Intel® B760 Express
• Memoria
• Compatible con DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memoria
• 4 zócalos DDR DIMM que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
• Arquitectura de memoria de doble canal
• Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
• Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
• Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
• (Consulte la ‘Lista de soporte de memoria’ para obtener más información).
• Gráfica Integrada
• Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
• 1 puerto D-Sub, compatible con una resolución máxima de 1920×1200 a 60 Hz
• 1 puerto HDMI, compatible con una resolución máxima de 4096×2160 a 60 Hz
• * Compatible con la versión HDMI 2.0 y HDCP 2.3.
• 1 x DisplayPort, que admite una resolución máxima de 4096×2304 a 60 Hz
• * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
• 1 x DisplayPort, que admite una resolución máxima de 4096×2304 a 60 Hz
• * Compatibilidad con la versión DisplayPort 1.2.
• (Las especificaciones gráficas pueden variar según la compatibilidad con la CPU).
• Compatibilidad con hasta cuatro pantallas al mismo tiempo
• Audio
• CÓDEC de audio Realtek®
• Audio de alta definición
• 2/4/5.1/7.1 canales
• * Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
• Compatibilidad con salida S/PDIF
• LAN
• Chip LAN Realtek® 2.5GbE (2.5 Gbps/ 1 Gbps/100 Mbps)
• Zócalos de Expansión
• UPC:
• 1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16
• Conjunto de chips:
• 2 x ranuras PCI Express x1, compatibles con PCIe 3.0 y funcionando a x1
• interfaz de almacenamiento
• UPC:
• 1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
• Conjunto de chips:
• 1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 conectores SATA 6Gb/s
• Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
• USB
• Conjunto de chips:
• 1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2
• 5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)
• 2 puertos USB 2.0/1.1 en el panel posterior
• Conjunto de chips + 2 concentradores USB 2.0:
• 4 puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos
• Conectores Internos E/S
• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 cabezal de ventilador de CPU.
• 3 cabezales de ventilador del sistema
• 1 cabezal de tira de LED direccionable
• 1 cabezal de tira de LED RGB.
• 2 conectores M.2 Socket 3
• 4 conectores SATA 6Gb/s
• 1 encabezado del panel frontal
• 1 encabezado de audio del panel frontal
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1 encabezado de puerto serie
• 1 cabezal de puerto paralelo
• 1 cabezal de salida S/PDIF
• 1 botón Q-Flash Plus
• 1 botón de reinicio.
• 1 x puente de reinicio
• 1 puente CMOS transparente
• Panel E/S Trasero
• 2 puertos USB 2.0/1.1
• 1 puerto para teclado/ratón PS/2
• 1 puerto D-Sub
• 1 puerto HDMI
• 2 puertos de visualización
• 3 puertos USB 3.2 Gen 1
• 1 x puerto USB Type-C® , compatible con USB 3.2 Gen 2
• 1 puerto RJ-45
• 3 conectores de audio
• Controlador E/S
• Chip controlador de E/ S iTE®
• Hardware de monitorizacion
• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección de caudal de agua de refrigeración
• Advertencia de falla del ventilador
• Control de velocidad del ventilador
• * La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.
• BIOS
• 1 flash de 128 Mbits
• Uso de BIOS AMI UEFI con licencia
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Otras caracteristicas
• Compatibilidad con GIGABYTE Control Center (GCC)
• * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
• Soporte para Q-Flash
• Soporte para Q-Flash Plus
• Software incluido
• Norton® Internet Security ( versión OEM)
• Software de gestión de ancho de banda LAN
• sistema operativo
• Compatibilidad con Windows 11 de 64 bits
• Compatibilidad con Windows 10 de 64 bits
• Formato
• factor de forma micro ATX; 24,4 cm × 24,4 cm

‘»
